异型工业纸箱不同箱型结构的设计要点
异型是指箱体的组成部分相对于工业纸箱基本形式(一般是指顶面角或底面角、侧面角都等于90°的六面体纸箱)的结构变化,以及箱型要素的特定设计。
一、斜线设计:

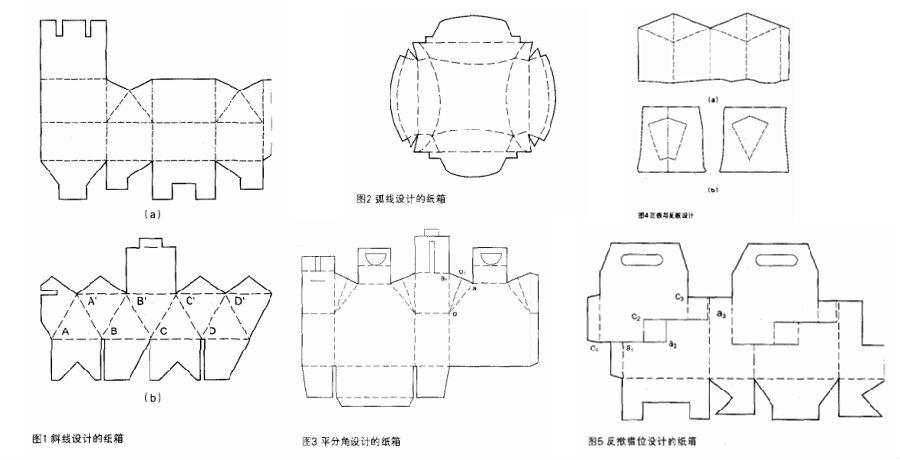

在设计中,使用斜线压痕线或裁切线可以改变箱型,包括箱盖、箱底及箱体的变形。图1a所示纸箱,利用斜线设计,使两侧的连体襟片向内折叠,前后两盖板就会靠拢,形成屋脊型的封盖结构,并把两侧封闭。
图1b所示的异型纸箱,则是通过斜线设计及顶面、底面棱边互相错位,形成了美观的八角箱型。
二、弧线设计:
利用瓦楞纸板的可折弯性,弧形压痕线可以使工业纸箱成型改变其表面形状。图2所示顶面拱形维体箱盖,四体板内对折后,舌片装入锁口固定,箱体便成为与之相配的六面体。
三、平分角设计:
利用平分角的方法,可以设计出外形个别、结构新颖的异型纸箱。
如图3所示纸箱,作折叠线oa,取oa=oa,连接oa,作角平分线oo,平分角aoa,图中虚线为内折叠线,双点划线为外折叠线。图上类似部位也按此法设计,纸箱加工成型后就形成了斜肩提箱。
四、正掀与反救:
正截与反欺,都是利用纸板强度、挺度和耐折性,沿压痕线使纸箱局部顶压成型,构成箱体局部异型。正欺是以内折叠线为顶压成型线(见图4a),反撤则是以外折叠线为主要顶压成型线(见图4b)。
五、反掀错位设计:
所设计的反掀结构,通过纸板的错位平移,实现某种特定结构。主要用于纸箱反揿间璧结构的设计。
图5所示为四件集合包装工业纸箱。该箱采用反撤错位设计方法,形成了四件间壁结构。
六、箱型要素的异型设计:
1、纸箱截面异型:
通过纸箱截面形状的异化,可以衍生出多种异型箱。如正n边型箱、任意边型箱及特定造型截面的纸箱等。
2、纸箱封盖异型:
纸箱封盖部位以立体结构代替平面箱盖结构,可实现多种异型纸箱的设计。
3、体板异型:
六面体工业纸箱的平面体板通过斜线设计和反撤设计,可实现纸箱的异型设计。应当注意的是,异型设计的纸箱虽然外观漂亮、造型奇特,但多是以减少纸箱强度或加工组装的方便性为代价的。
